众数高支模自动检测系统是应用于高大模板支撑系统在浇筑施工过程中，诸多重大安全风险点进行实时自动化安全监测的解决方案。主要监测内容包括模板沉降、整体位移、顶杆失稳、扣件失效，支撑体系倾斜，承压过大等。系统采用无线自动组网、高频连续采样，实时数据分析及现场声光报警。在施工监测过程中，秒级响应危险情况，提醒作业人员在紧急时刻撤离危险区域，并自动触发多种报警通知，及时将现场情况告知监管人员；有效降低施工安全风险，其各项性能指标均达到或超过现有高支模人工监测方法。系统通过安装在模板支架的传感器，实时监测模板支架的钢管承受的压力、架体的竖向位移和倾斜度等内容，并通过无线通讯模板将各支撑钢管柱头的传感器数据发送至设备信号接收和分析终端，数据接收终端在收到数据后对数据进行分析，在将数据传递给远程监测系统的同时，对数据的安全性进行计算，并及时将支模架的危险状态通过声光报警、微信、短信发送和向平台实时传讯的模式传递出去。
产品特点

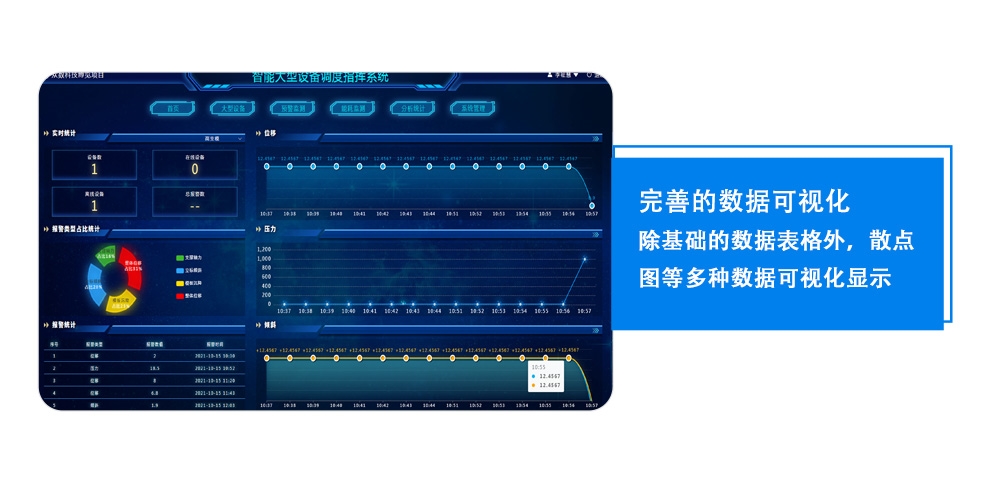

完善的数据可视化，除基础的数据表格外，系统包含折线图，柱状图，饼状图，散点图等多种数据可视化显示。

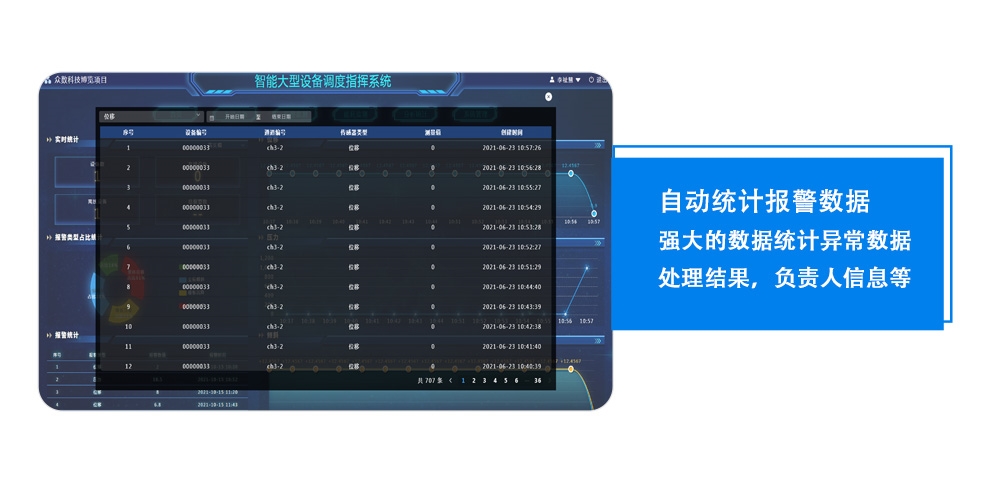

强大的数据统计，自动统计报警数据，异常数据，处理结果，负责人信息等。

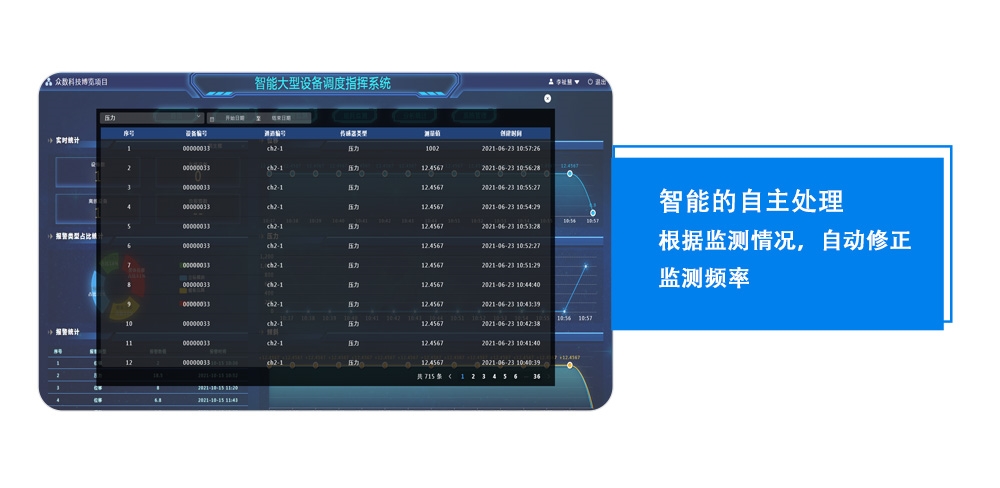

智能的自主处理，根据监测情况，自动修正监测频率。
丰富的报警模板，系统提供多种报警模板，并且支持短信通知，电话通知等多种通知方式。
产品价值
实时采集分析现场数据变化，超限超标进行声光预警提示，提高警戒预防安全事故发生。、
产品参数
分类
参数
数值
设备参数
采样方式
定点扫描采集
通讯方式
无线传输
续航时间
连续监测 144 小时，待机时间 13 天
测量范围
±15°
测量精度
0.1°
长期稳定性
＜0.05°
工作温度
-20℃~65℃
设备体积
171mm × 113mm × 117mm
防护等级
IP65
系统参数
BI看板
监测终端实时监测支撑模架的整体稳定性，采集模架稳定性数据，由传输单元将监测数据回传至云平台进行 “大数据分析”，对异常状态进行预、报警。
统计报表
近7日、30日报警趋势、各报警类型报表占比情况、设备在线状态统计、事件看板实时推送、累计曲线、变化速率曲线等
报警管理
当监测值达到设计限定值时，系统预警，同时发出声光报警，提醒现场负责人、监理排查原因。
历史数据
按照时间、安装位置查询、调用、看各个设备监测的数据
