一、交换机工作原理

    交换机在接收到数据帧以后,首先、会记录数据帧中的源MAC地址和对应的接口到MAC表中,接着、会检查自己的MAC表中是否有数据帧中目标MAC地址的信息,如果有则会根据MAC表中记录的对应接口将数据帧发送出去(也就是单播),如果没有,则会将该数据帧从非接受接口发送出去(也就是广播,或者泛洪Flood)。

二、交换机MAC地址表的表项内容

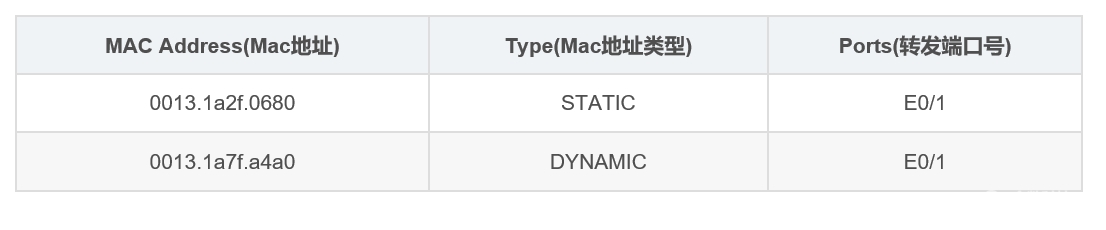

    交换机MAC表中规定MAC类型种类:STATIC表示静态MAC地址,DYNAMIC 表示动态MAC地址。



三、交换机MAC地址表的构建过程

    为快速转发报文,以太网交换机需要建立和维护MAC地址表。交换机采用源MAC地址学习的方法建立MAC地址表。

1、交换机初始状态

交换机的初始状态MAC地址表为空。

2、地址表源MAC地址学习

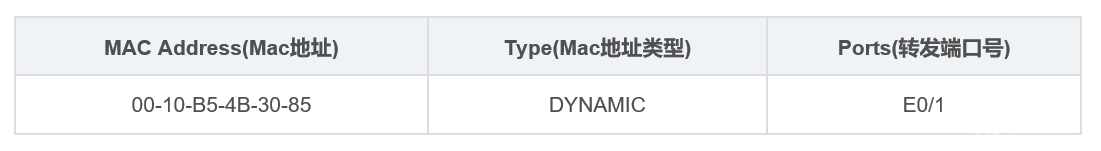

当计算机PC1要发送数据帧给计算机PC2时,因此时地址表是空的,交换机将向除PC1连接端口E0/1以外的其他所有端口转发数据帧。在转发之前,首先检查该数据帧的源MAC地址(00-10-B5-4B-30-85),并在交换机的MAC地址表中添加一条记录(00-10-B5-4B-30-85,E0/1)使之和端口E0/1相对应。

3、计算机PC2接收数据帧

计算机PC2收到发送的数据帧后,用该数据帧的目的MAC地址和本机的MAC地址比较,发现PC1找的正是它,则接收该数据帧,其他计算机丢弃数据帧。

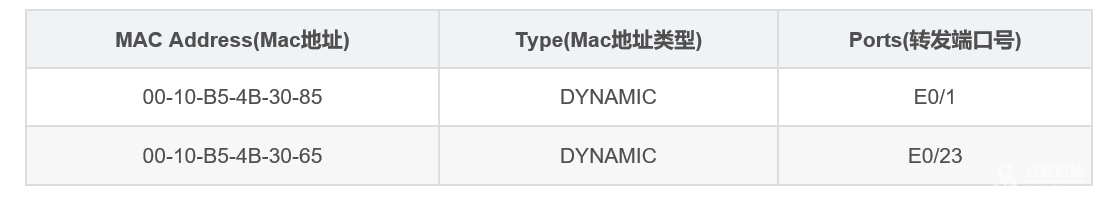

计算机PC2(00-10-B5-4B-30-65)回复PC1时,交换机直接从端口E0/1转发,并学习到E0/23为PC2连接的端口,将其添加到地址表中。

交换机的其他端口利用源MAC地址学习的方法在MAC地址表中不断添加新的MAC地址与端口号的对应信息。直到MAC地址表添加完整为止。

为了保证MAC地址表中的信息能够实时地反映网络情况,每个学习到的记录都有一个老化时间(aging-time,最大停留时间) 。默认的MAC 地址老化时间为300 秒(5 分钟)。如果在老化时间内收到地址信息则刷新记录。对没有收到相应的地址信息的则删除该记录。例如,计算机PC2停止了和交换机通信,达到老化时间后,交换机会将其对应的记录从MAC地址表中删除。

也可以手工添加交换机的MAC地址表的静态记录,手工配置的静态记录没有老化时间的限制。由于MAC地址表中对于同一个MAC地址只能有一条记录,所以如果手工配置了MAC地址和端口号对应关系后,交换机就不再动态学习这台计算机的MAC地址了。



四、交换机的三个主要功能

1、学习

以太网交换机了解每一端口相连设备的MAC地址,并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。

2、转发/过滤

当一个数据帧的目的地址在MAC地址表中有映射时,它被转发到连接目的节点的端口而不是所有端口(如该数据帧为广播/组播帧则转发至所有端口)。

3、消除回路

当交换机包括一个冗余回路时,以太网交换机通过生成树协议避免回路的产生,同时允许存在后备路径。



五、交换机的工作特性

1.交换机的每一个端口所连接的网段都是一个独立的冲突域。

2.交换机所连接的设备仍然在同一个广播域内,也就是说,交换机不隔绝广播(惟一的例外是在配有VLAN的环境中)。

3.交换机依据帧头的信息进行转发,因此说交换机是工作在数据链路层的网络设备(此处所述交换机仅指传统的二层交换设备)。



六、交换机的分类

依照交换机处理帧时不同的操作模式,主要可分为两类:

1、存储转发

交换机在转发之前必须接收整个帧,并进行错误校检,如无错误再将这一帧发往目的地址。帧通过交换机的转发时延随帧长度的不同而变化。

2、直通式

交换机只要检查到帧头中所包含的目的地址就立即转发该帧,而无需等待帧全部的被接收,也不进行错误校验。由于以太网帧头的长度总是固定的,因此帧通过交换机的转发时延也保持不变。
